电工知识 380V接触器点动线路,实物讲解,图纸对照,通俗易懂

大家好我是小窦，今天给大家分享一个电路，很多朋友说不会接380v的电路。实物对照图纸接线，首先我们卡你这个电路，380V点动，需要一个接触器，一个启动按钮；空气开关，熔断器；电机。

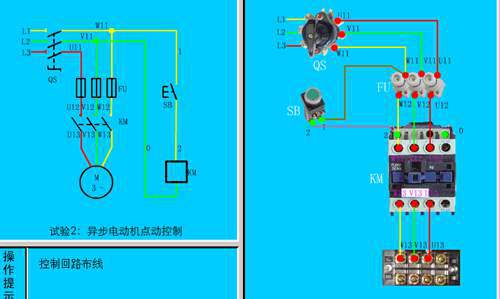

我们来接线主线路：W---V---U,断路器到熔断器到接触器到端子，到电机，下面来接控制线路。

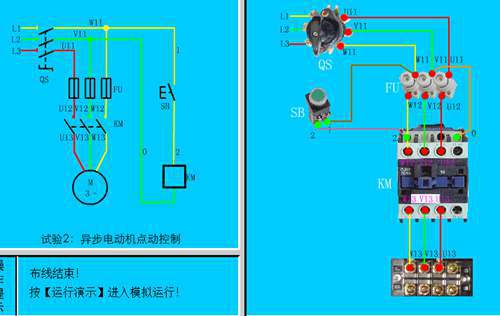

熔断器W：出来一根火线进启动按钮，按钮出来进接触器线圈A1；熔断器V：出来一根线进接触器线圈A2

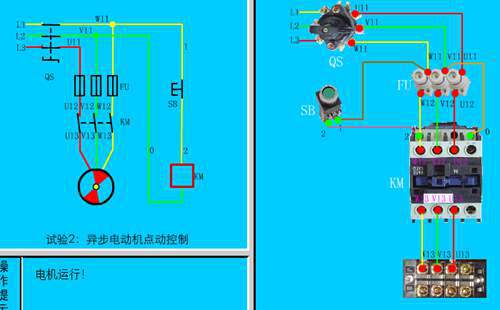

大家看下，这是按下启动按钮的状态，接触器得电吸合，接触器主触头，电机运转，松开启动按钮电路失电停止。感谢大家阅读。
