2个开关控2个灯,看着接点很多其实非常好接

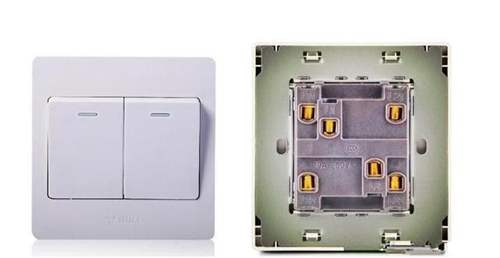

双联双控开关

两个按板各控制一个灯，背面有六个接点，左边三个一组L1L11L12，右边三个一组L2L21L22。

第一步接线

虽然接点很多，但是接线非常的简单，我们分开来讲解。首先两个LED灯的一端连一起接零线，右边的双联双控开关的L1L2连一起接火线。左边的双联双控开关的L1接一个灯L2接另一个灯，剩下的接点只需要同名连一起即可，例如左边的L11连右边的L11，左边的L22连右边的L22。

这就是接好的效果

记不住就看这个接点图

开关的接点标注字母有可能不同

当双联单控使用

如果单独控制2个灯的话就是当双联单控使用，这时候有两个接点是不用的，接法如上图。

谢谢大家的支持
