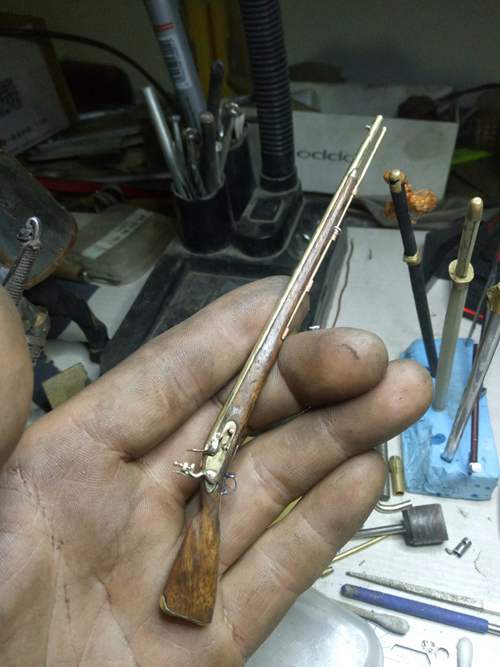

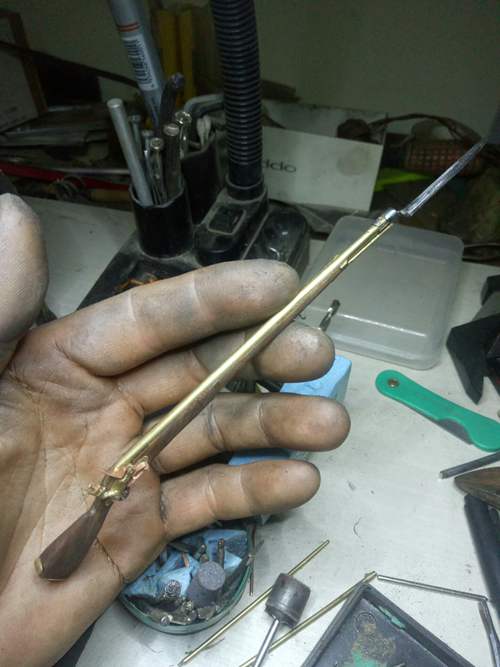

我们做的就是这个样子了
blibili100粉丝纪念的主题
这个是真的哦
不知不觉粉丝就破百了，虽然百万的UP很多。好歹咱也有个百了不是，所以呢纪念一下。待抽奖系统上线后奖品就是她了，感谢各位的支持。
历史资料啥的不太清楚，总之这支燧发枪很漂亮。然后搜了些图就开工了。讲究的各位在下面的图片中自行判断历史吧。(偷个懒～～)

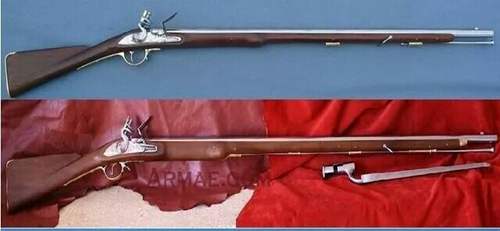

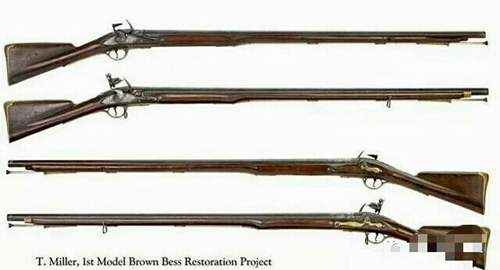

恩…这张比较清楚了。龙虾兵某个时期装备的
最后一张图大概的方向就有了，貌似克里米亚战役中英国装备的(我连是不是叫这么个名字我也不大确定……)
好了，我们进入正题。篇幅会很长。我们绝大部分用图片带过。有需要特别注意的也会和大家说明。实在不懂的留言吧。
故障(不会删)

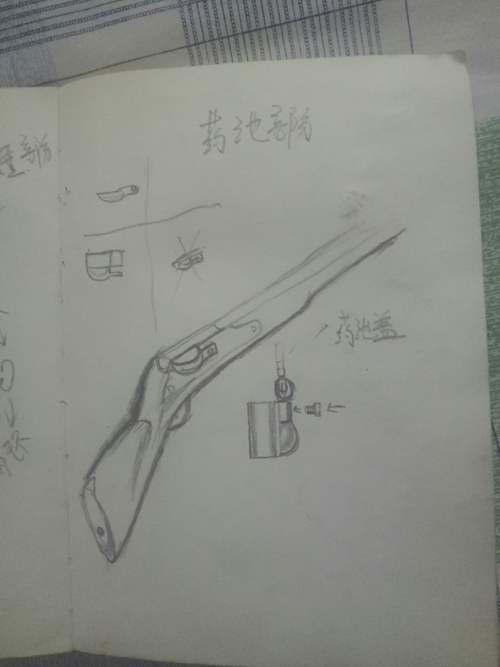

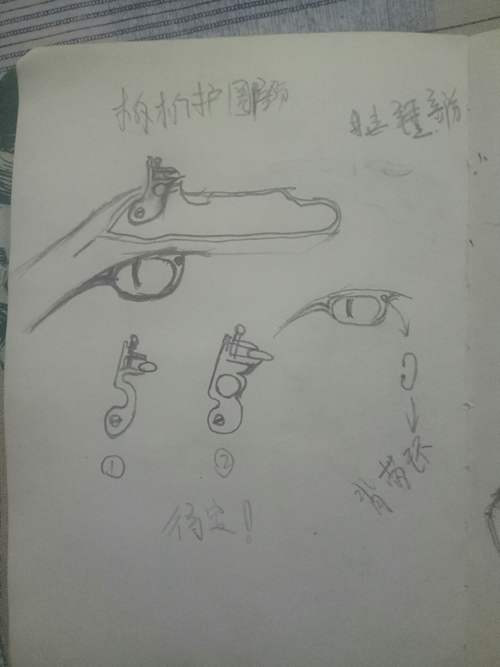

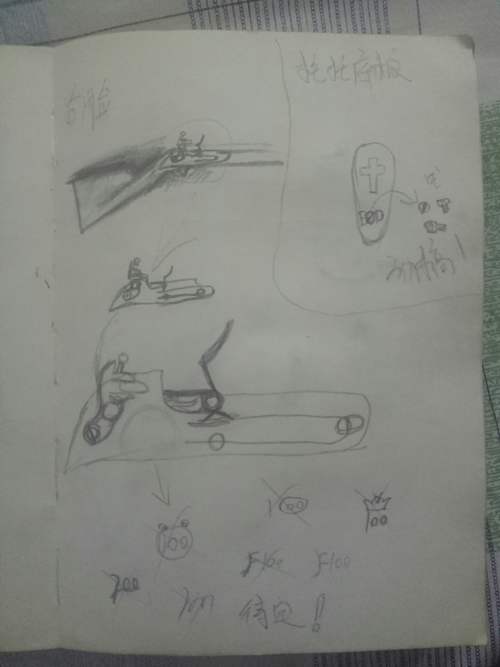

草图1击锤部分有两种样式
草图2原本的主题设计
草图3
草图4原本的主题……有点中二

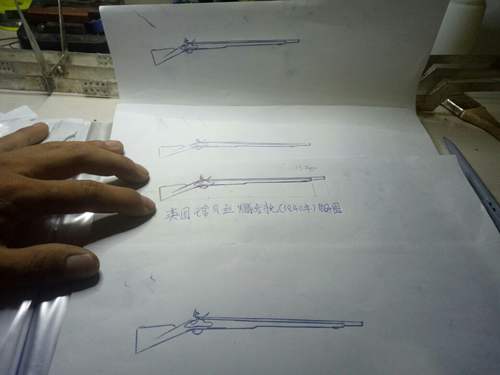

图5复刻的样图

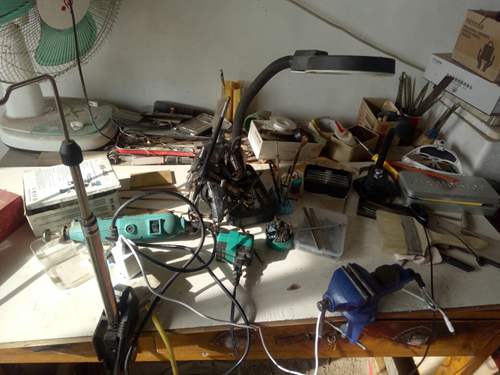

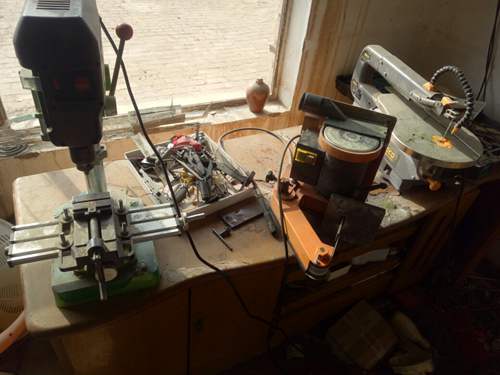

图纸完了之后就该准备工具了
没全都用上，一部分一部分(懒)
一部分一部分(懒)
全部的材料有，酸枣木、1mm厚的黄铜板(其实0.5的就够)、5mm厚的黄铜排、2×1×3mm的黄铜管(内径×管壁×总直径，内径大了1×2×3最合适)、废旧的紫铜线(1mm)、5号铁丝(应该是直径4毫米)、细铁丝(1mm工地绑钢筋的内种)
7种材料(没数错的话)
准备完毕后就可以开始了

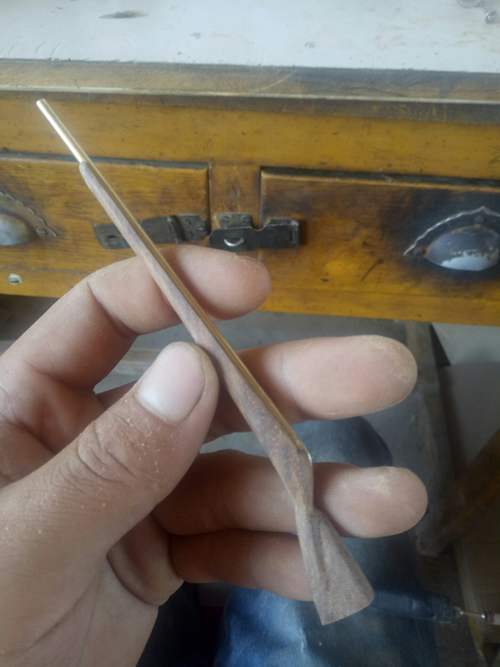

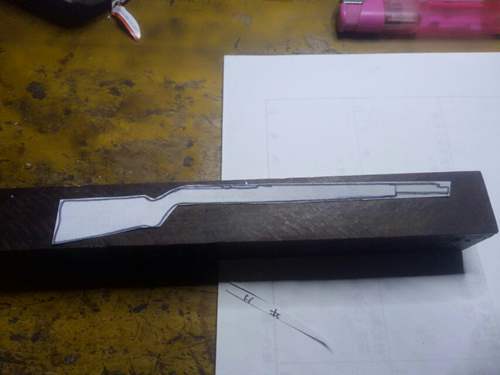

先把复刻的图纸木制部分剪下贴到木头上然后裁下来(图中是制作98k的图样，燧发枪的没照貌似原理是一样的)

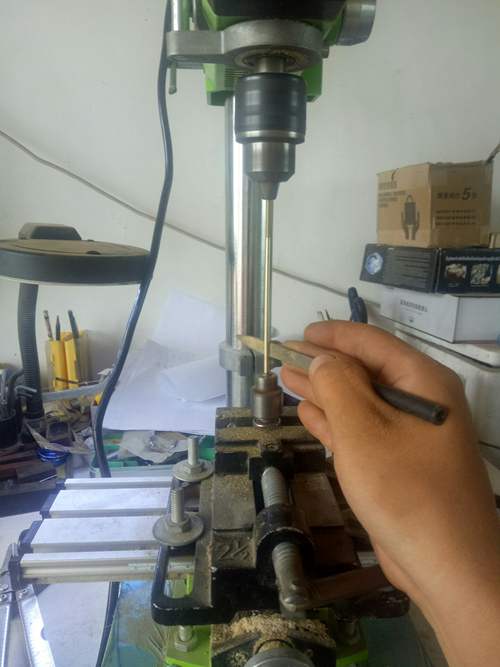

然后我们***管部分，枪管整体是前细后粗的所以要加工一下(没车床，台钻也是家用型号。不过稍加改进也能凑合当个立式车床用。有危险请勿模仿！！)
故障了

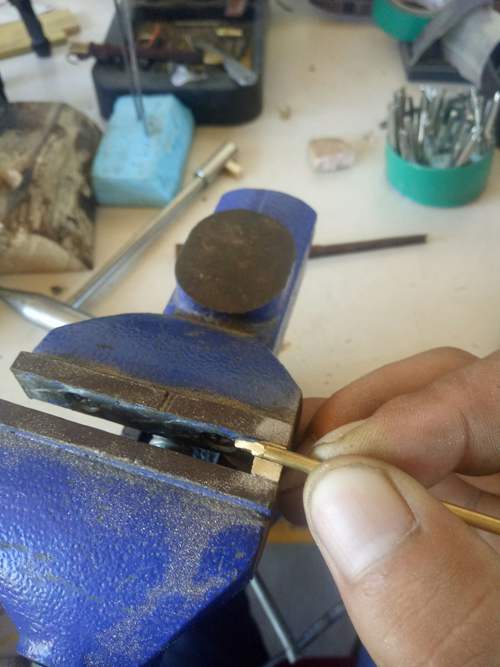

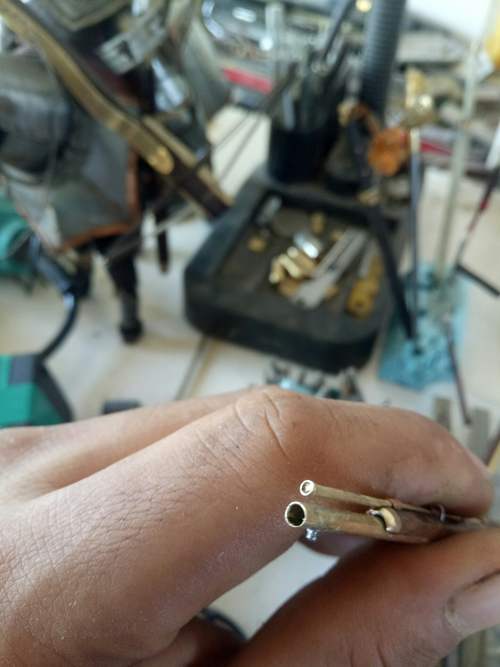

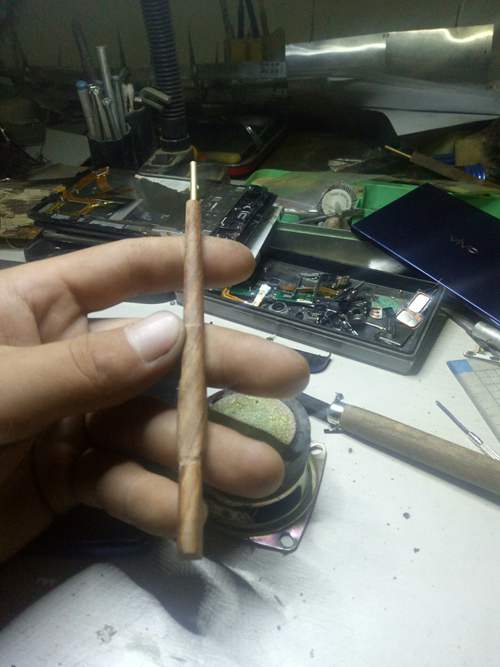

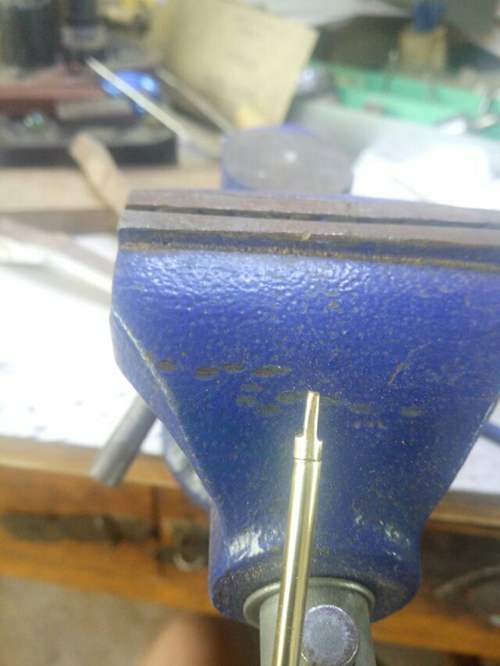

用3mm的黄铜棒做个尾巴塞进去

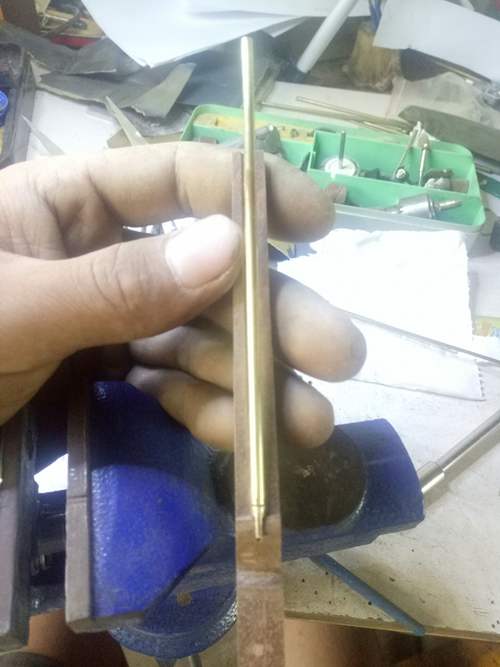

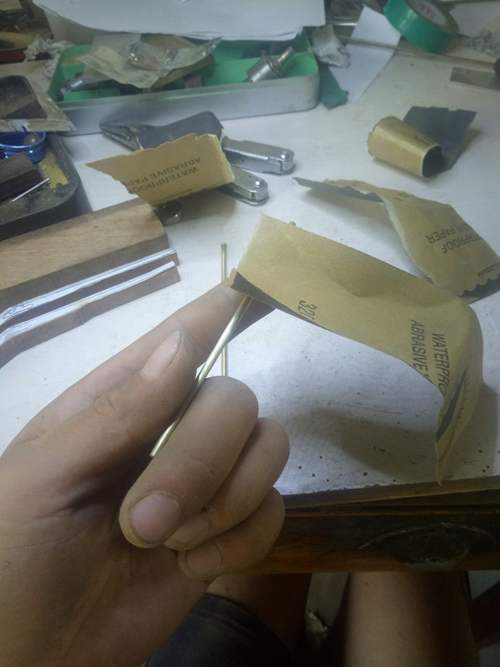

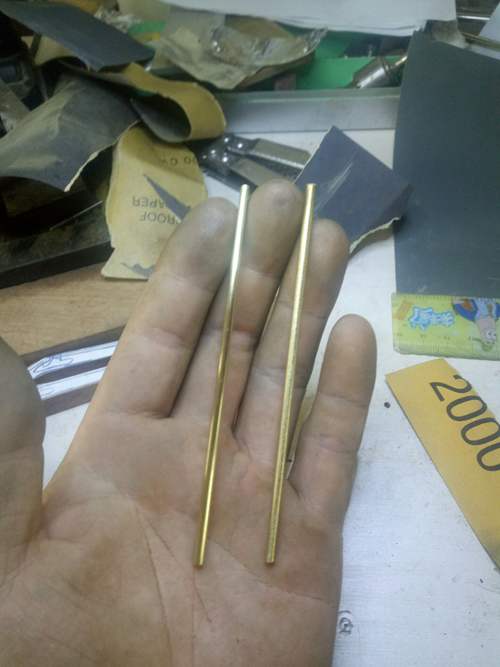

真·撸管(用砂纸打磨掉枪管上锉刀的痕迹)
打磨前后

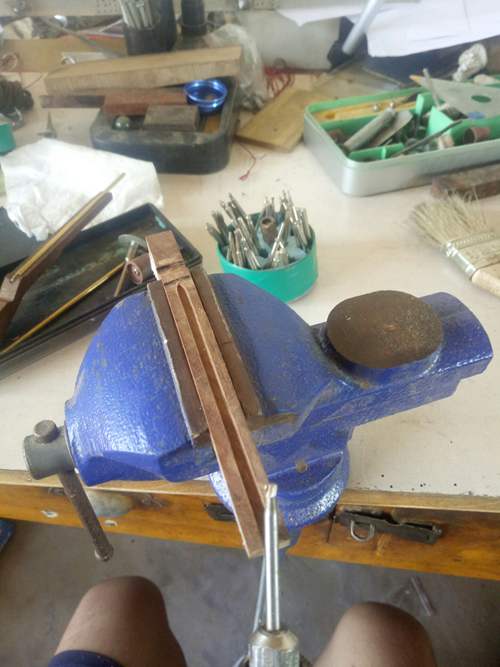

然后继续木质枪管槽的部分

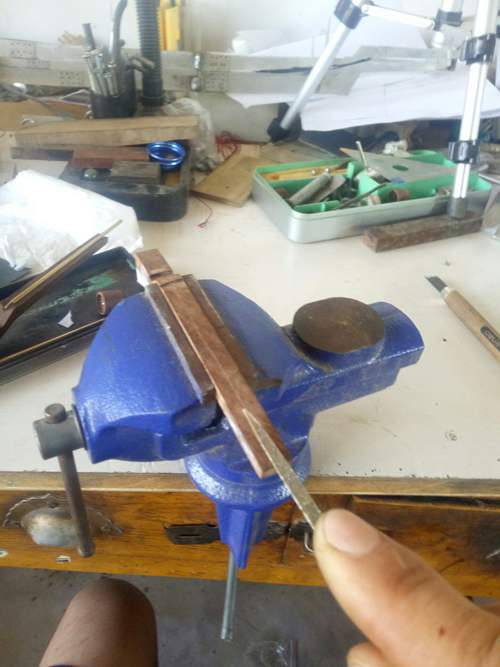

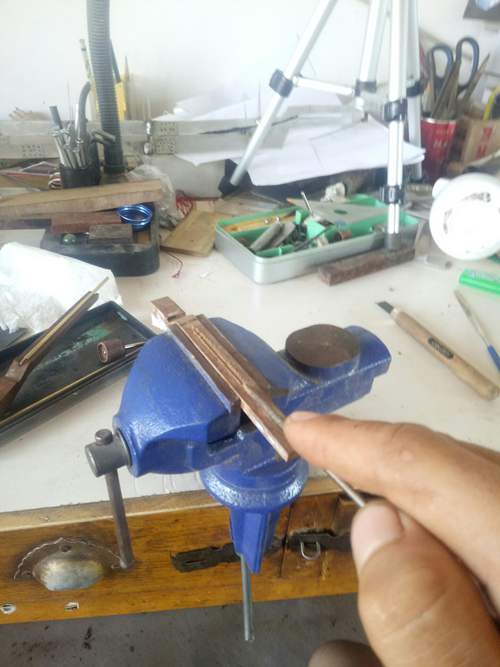

先是小刀三角锉刀抠缝儿
再用原锉扩大扩圆

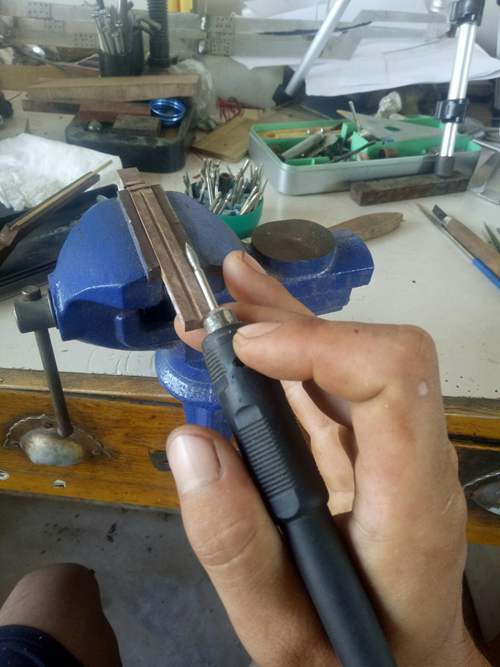

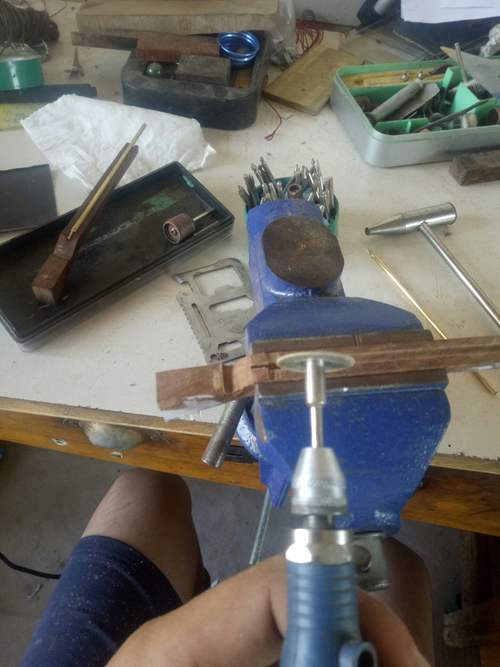

有小电摩就快多了

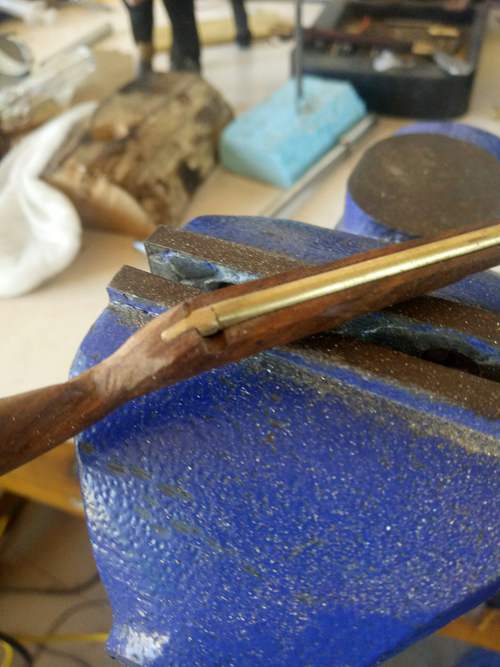

把尾部齐平
切出放枪管小尾巴的位置

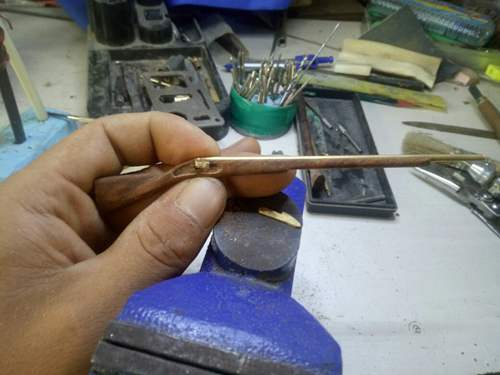

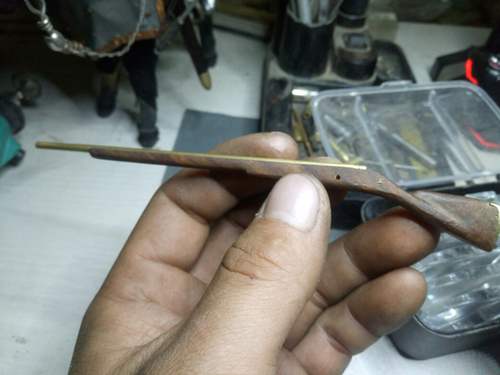

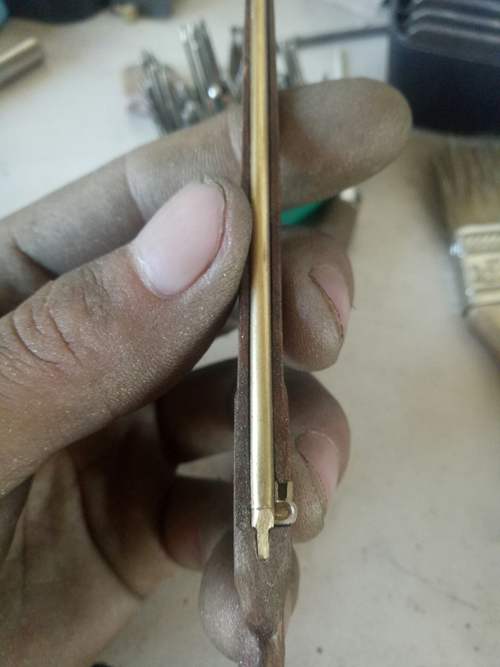

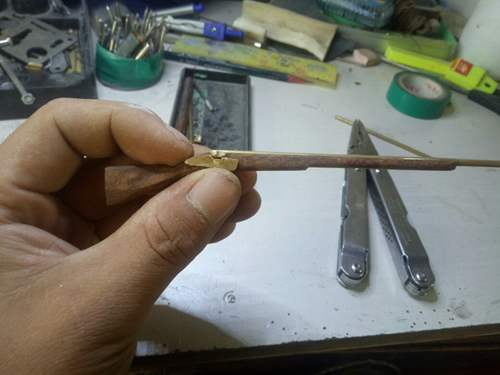

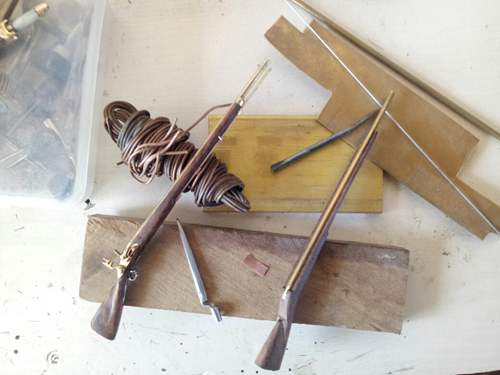

调整试装
粗略打磨下木质部分的边角
方便我们对其他部件进行定位
预留出药池部分的缺口
接着开始药池部分的制作

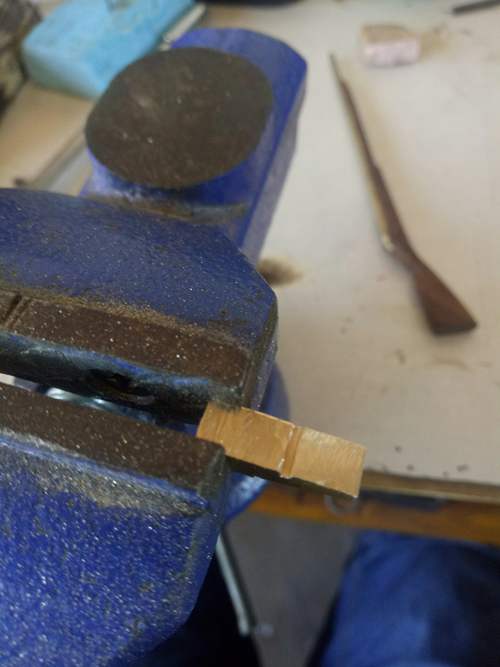

下料(铜软，钢锯就可以比较快的从黄铜排上解下来)

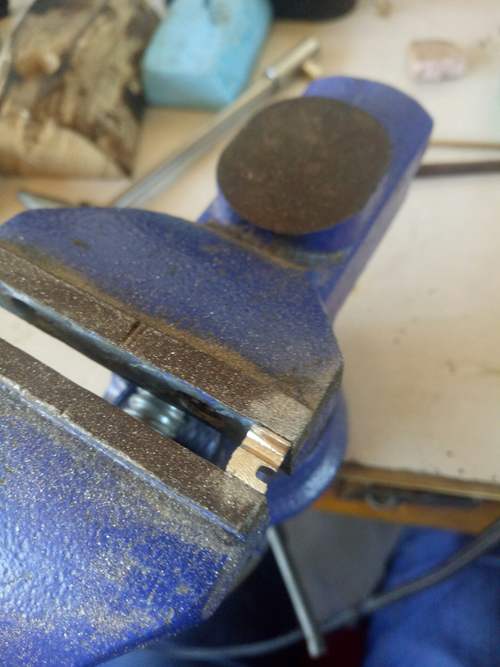

勾出容纳枪管的尺寸(小原锉和小电磨的磨棒可以轻松搞定)

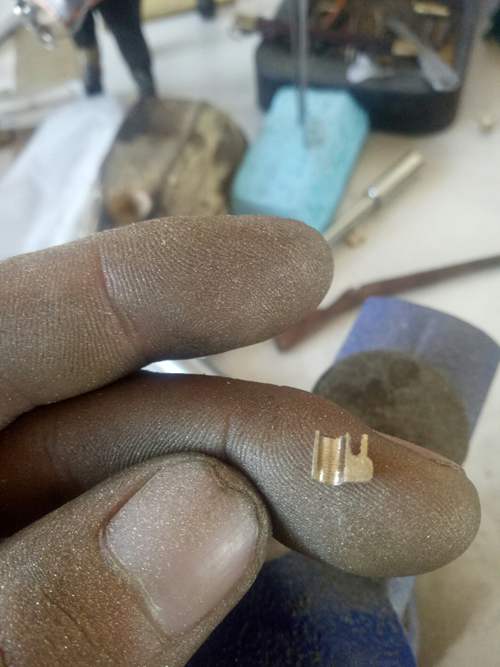

要这么个形状
药池程椭圆形(我给做成圆的了……………)

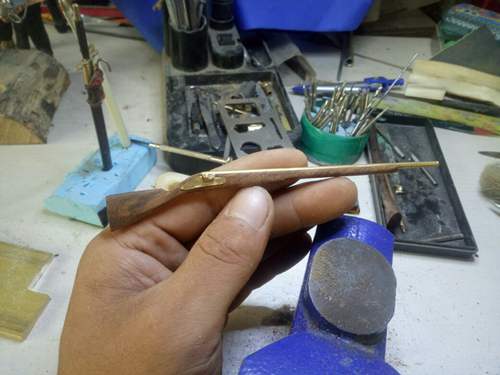

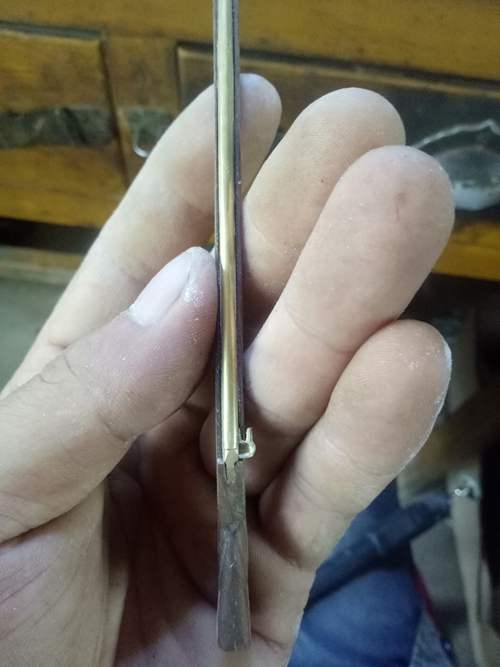

装进去试下(木质部分略厚要削薄)
药池部分先搁置，进行下一步

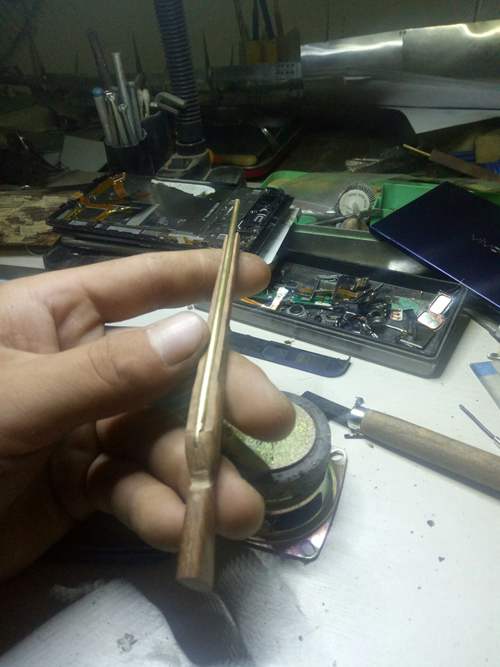

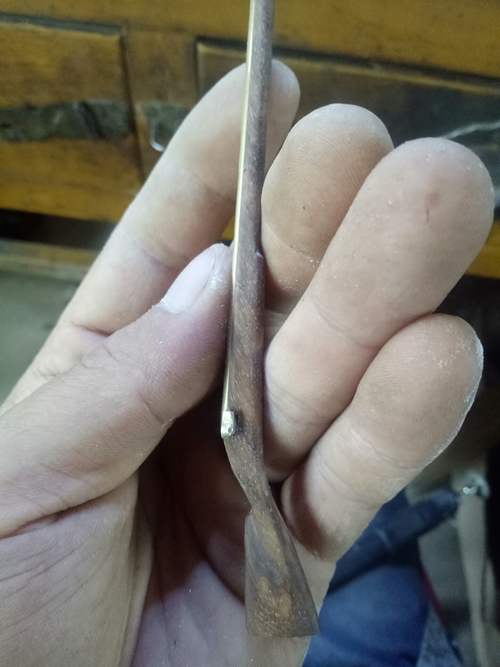

削薄后的状态(还是略厚，不过慢慢来。不要想着一步到位！！)
二次木质外形修整
把右脸裁剪出来
挖坑
然后埋进去试试
打孔的实意图
实意实意

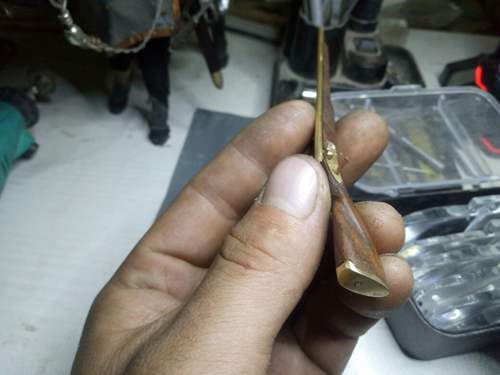

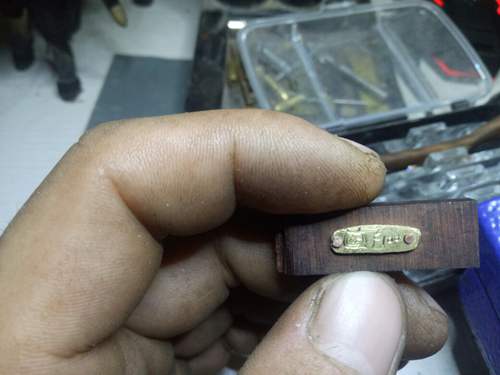

枪托底板安装结构(两根紫铜钉程内窄外宽的梯形排列，钉进去用小锤小心敲打就非常牢固了。不放心可以用胶水加强一下)

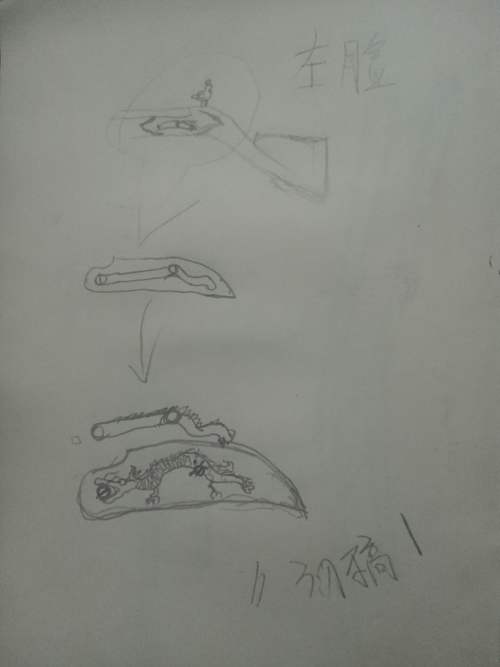

雕刻左脸主题(别吐槽我的雕工了没学过，手头也没合适的家伙)
…………………

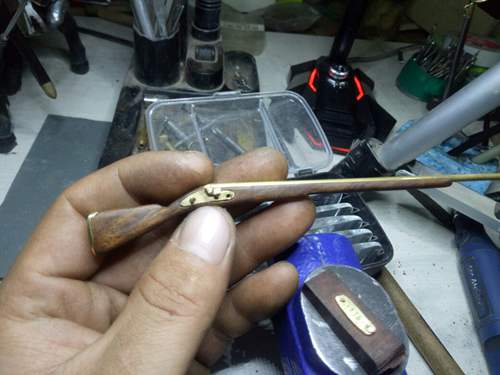

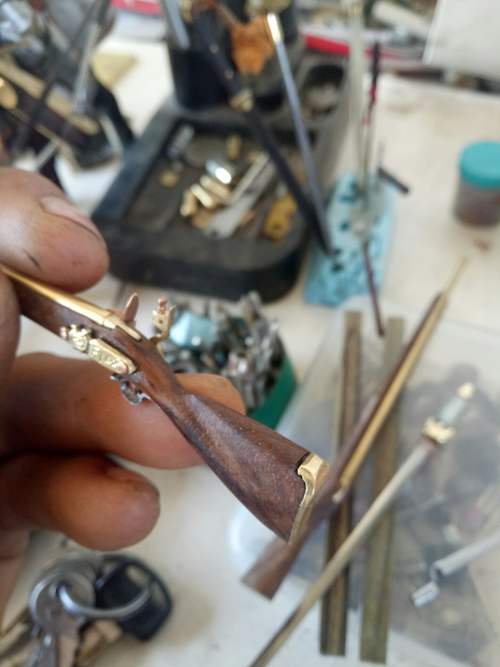

最终的装配状态
击锤用3mm的实心黄铜棒锤扁了以后用小电磨几次切割后就基本成型了，所有铜钉用紫铜线做(紫铜线更软更有延展性)尾部用小锤轻轻敲几下就很紧密了
****部分就要用到5号铁丝了

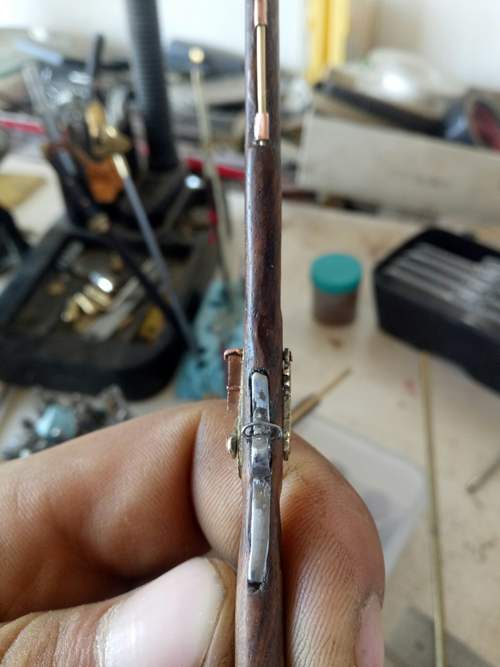

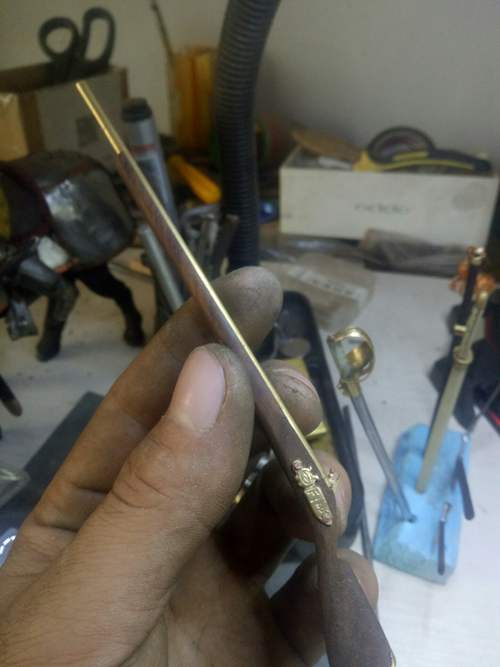

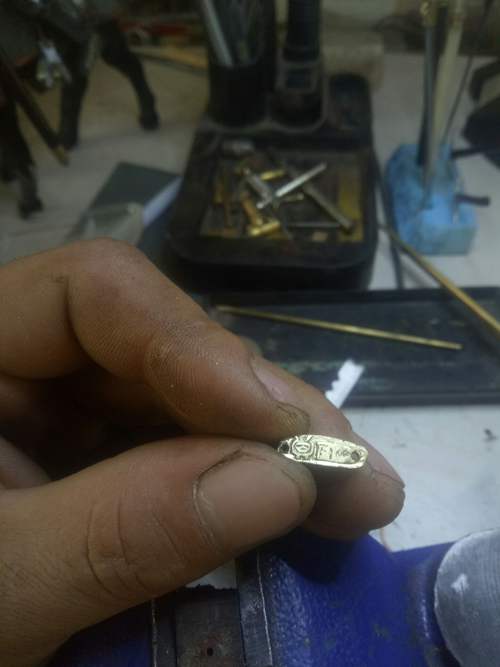

扳机组件的做法和佩剑差不多，锤扁了先打磨平整后用小电磨裁出外形然后打孔装扳机，在在木质部分挖个坑埋进去胶水固定就OK了
整歪了，两头也没齐平。大家做要留意下。
把紫铜线锤扁用来制作药池盖和外置药池盖弹簧

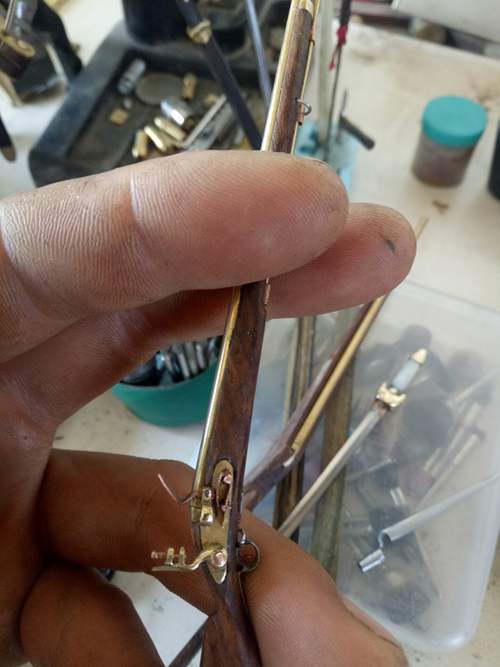

1mm粗的紫铜线可以敲的非常薄，敲到差不多五六mm宽基本就非常薄了可以用普通的剪刀修剪成型。然后拆下其中一个铜钉打孔将弹簧穿过就可以重新固定上去了，除了击锤的固定铜钉都要拆。一个穿过弹簧固定中心、一个夹住弹簧尾部保持稳定
药池盖子也是紫铜线锤扁打孔扭曲出来的，然后把药池部分打孔，用钟表螺丝固定上去就好了
通条使用2mm的黄铜棒(又漏掉一个材料)磨成1mm粗一次成型的。
用1 mm粗的超长钻头钻出容纳通条的空间，然后用黄铜做出第一节管套的部分
在下部打孔后，将紫铜线锤扁。制作通条护翼的部分，裁剪整齐后包裹通条塞到我们打好的孔里，再用工具撑开暂时固定。抽出通条，吧暂时固定的护翼用胶水粘死就可以了。(注意不要让胶水堵塞通条护翼的孔洞)

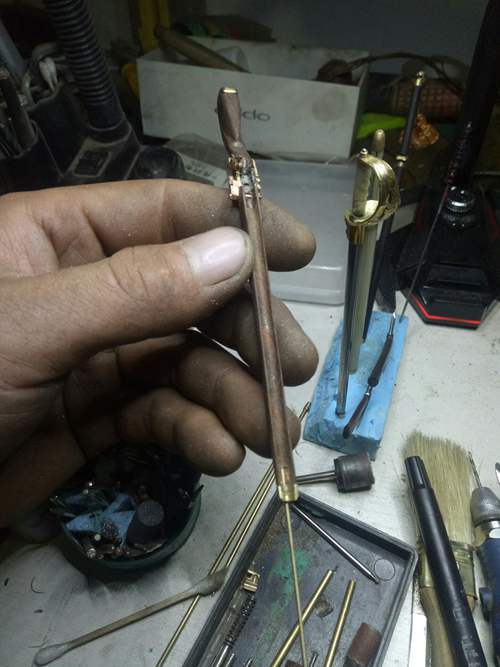

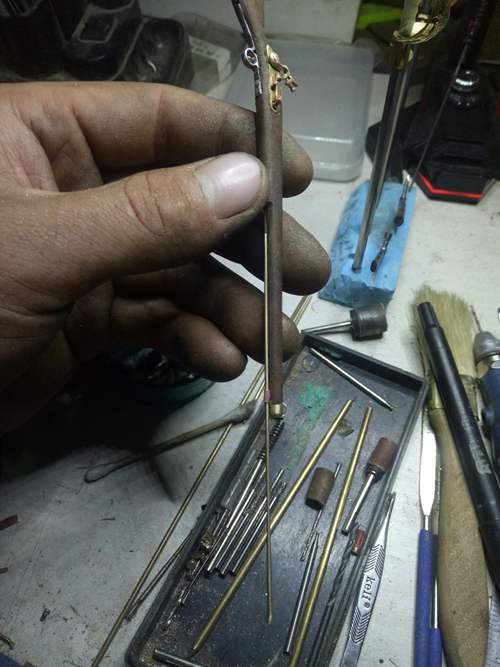

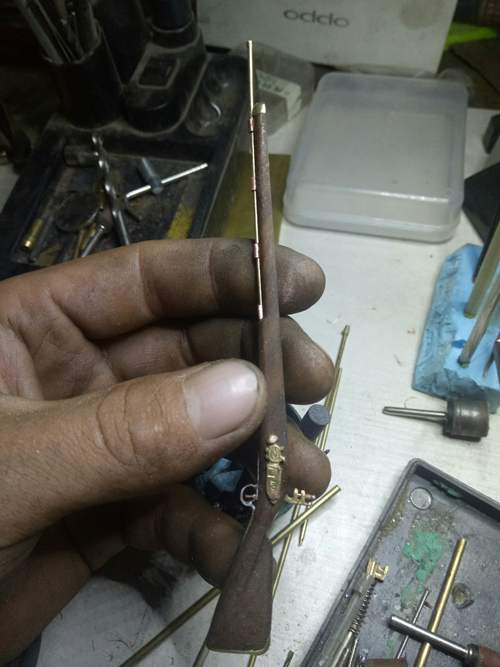

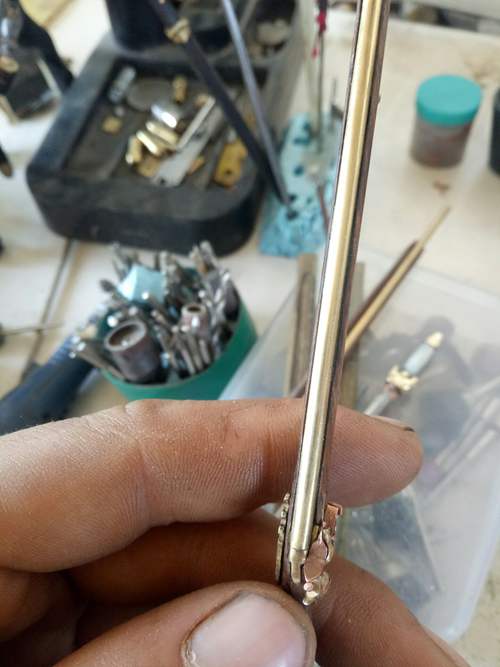

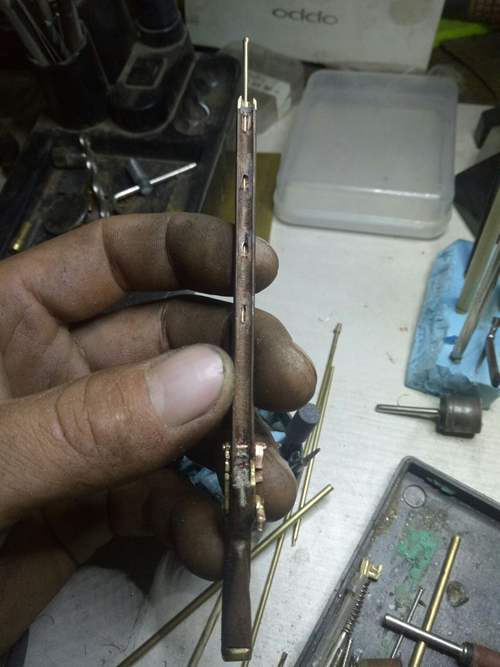

通条纳入的状态
之所以大费周章用2mm的黄铜棒磨制1毫米的通条主要就是因为通条前端有一个推动弹丸用的小碗
打孔装配后方的背带环(扳机组件各位切记我的前车之鉴)
前方的背带环

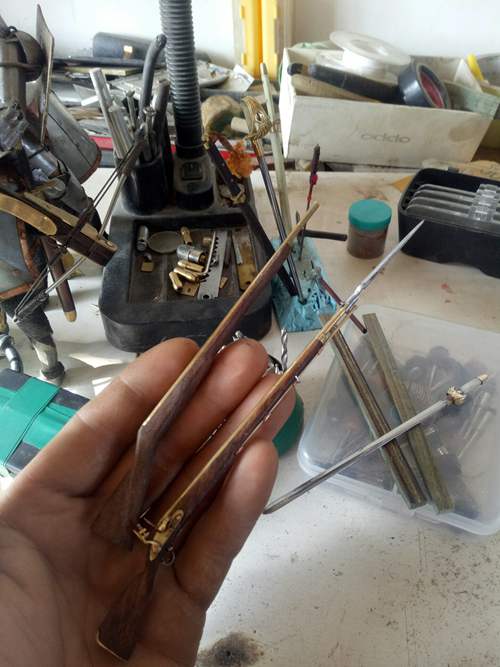

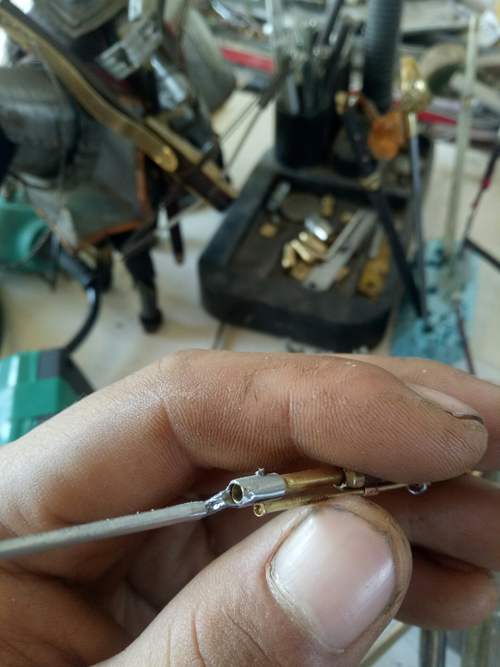

然后就是刺刀部分的制作了，先用5号铁丝中间切开一段切口留出刺刀座部分，然后扭曲前端。刺刀座打出可以容纳枪管的孔后就可以磨制出刺刀刀身的形状了

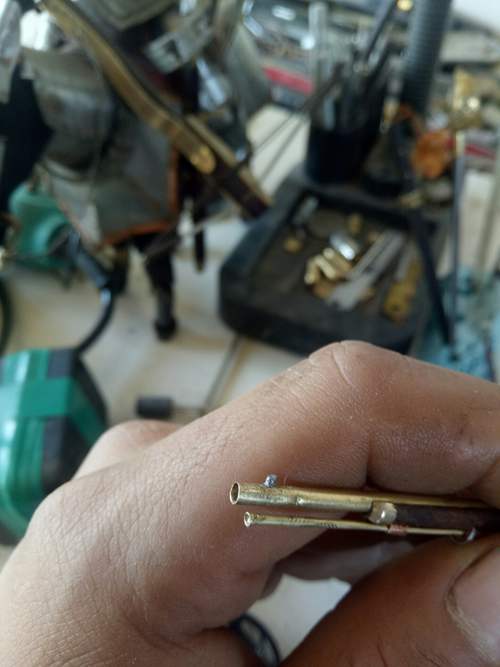

准心起到刺刀卡榫的作用(滑膛枪要什么自行车………有精度也不会出现排队枪毙这种战术了)

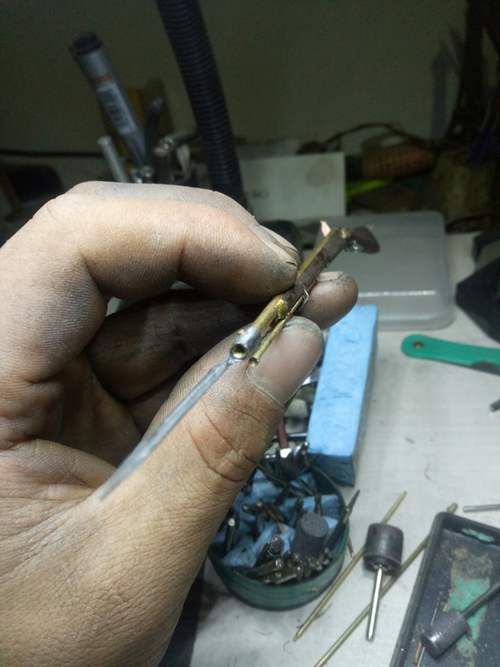

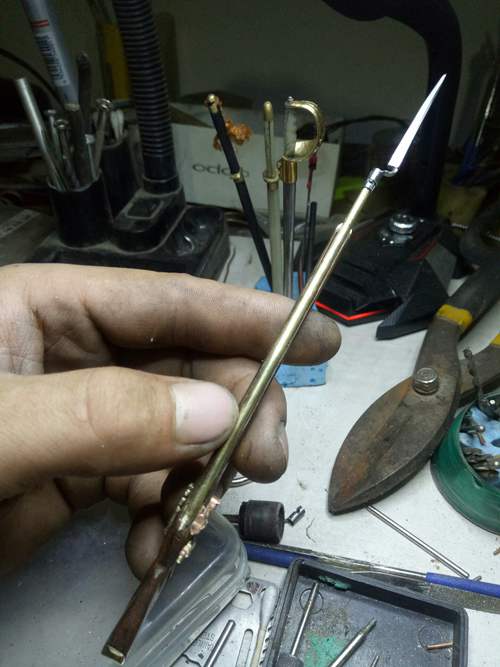

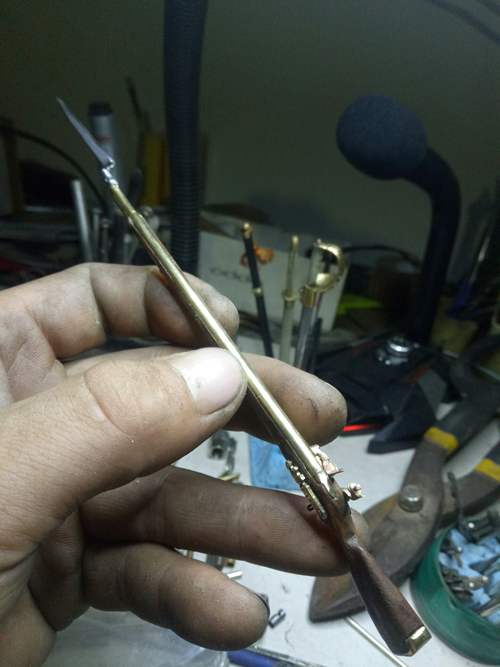

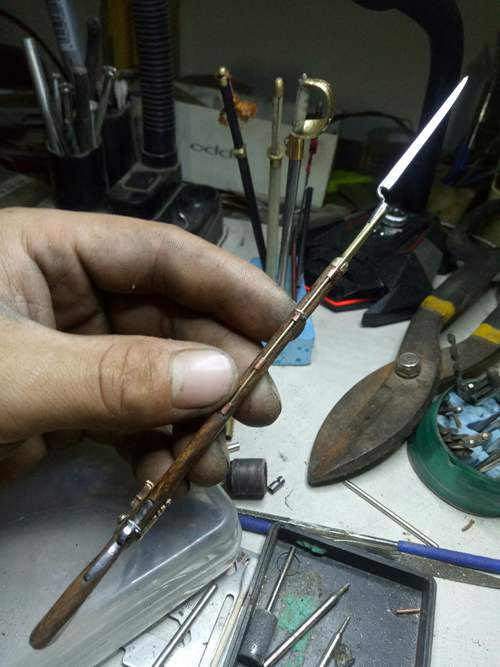

插入刺刀后旋转锁定(不知道实际是不是这种结构，照片不是很清楚)

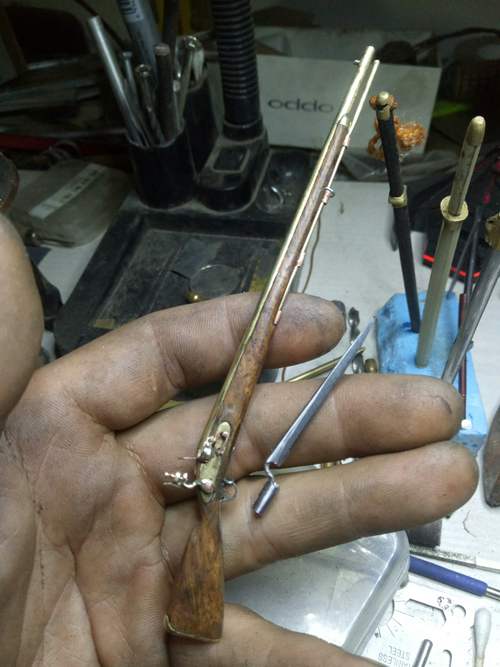

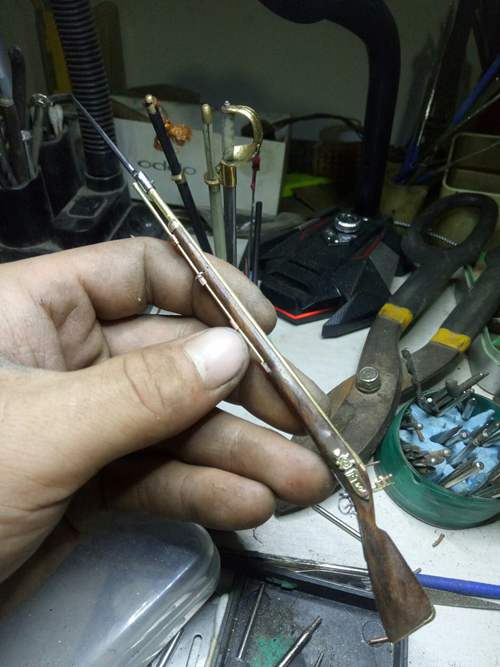

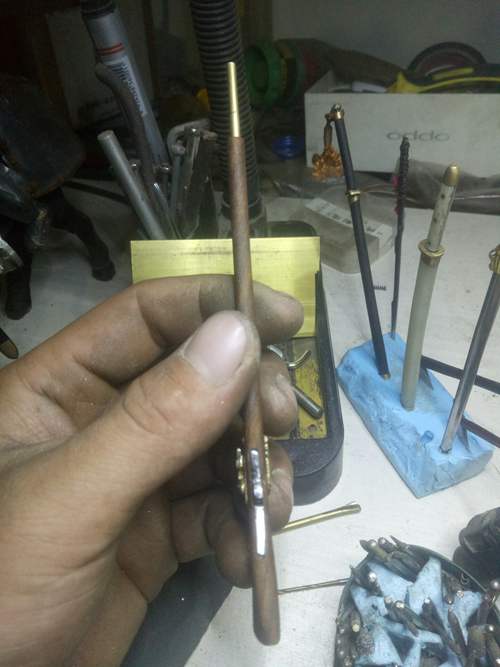

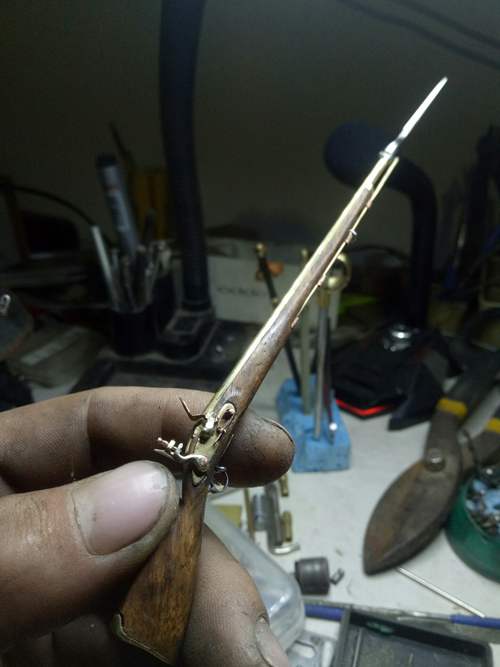

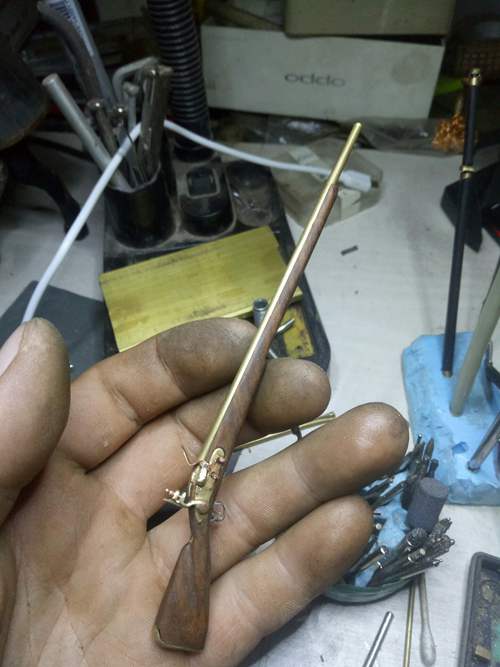

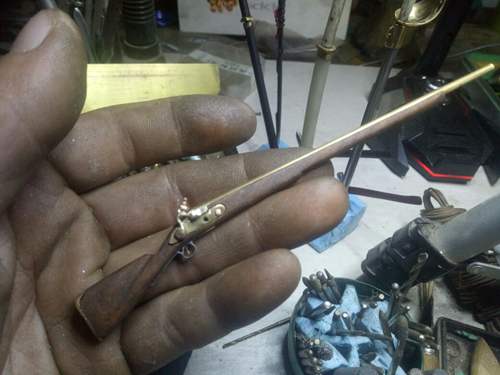

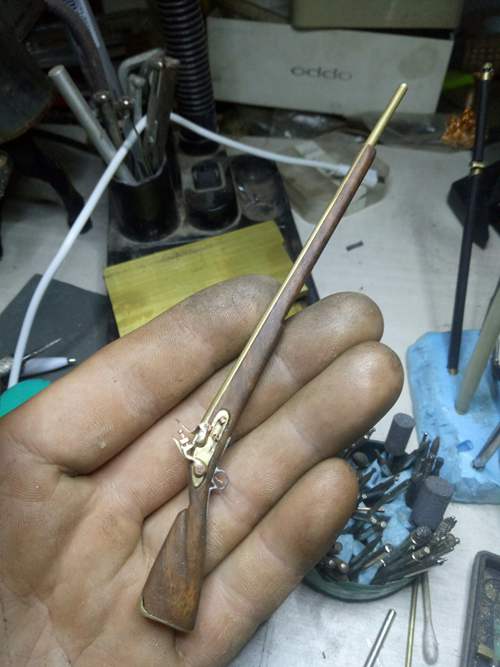

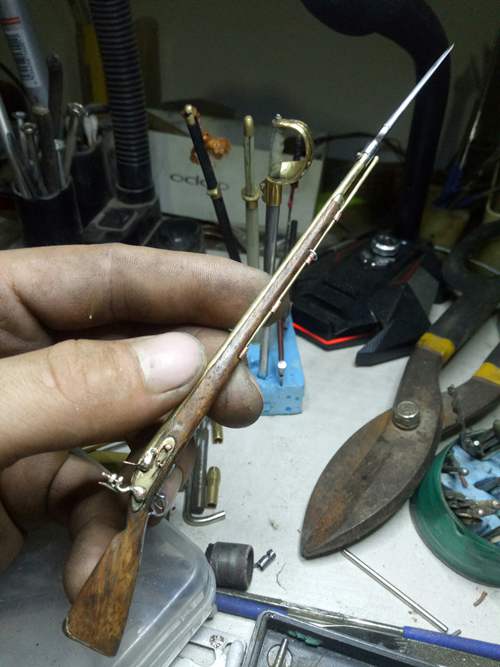

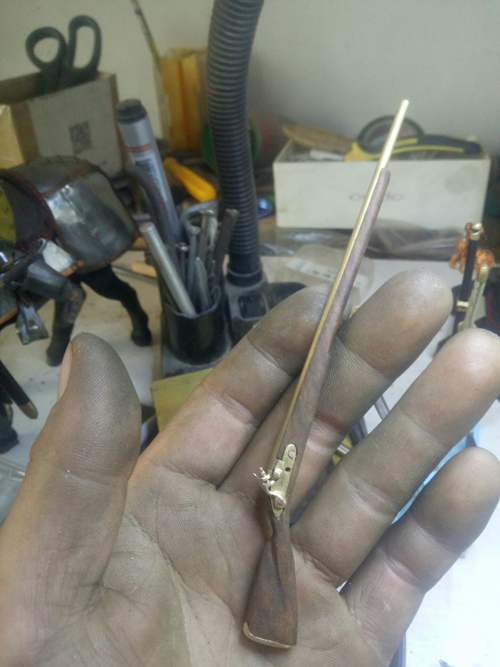

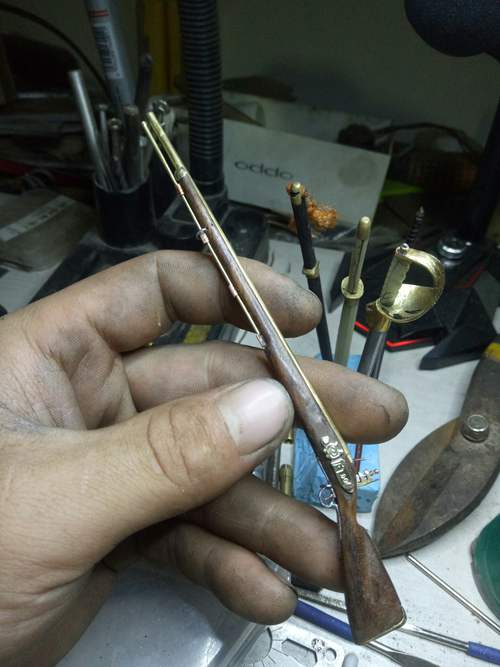

对所有部件打磨抛光后，我们就得到这支燧发枪模型了，整个枪身部分的制作到此结束。
每道工序还有很多的细节，其中也有很多的部件作废需要重新做的。碍于篇幅的问题这里就不细说了。更多的细节美图请接着往下翻，对细节还看不懂的可以添加UP的模型交流群741449035或者直接留言。这支模型不足的地方也可以在下面找到，总之并不完美。喜欢的话就来一波三联吧。感谢各位的收看，待抽奖系统上线后。这支棕贝丝燧发枪模型将作为奖品送给各位。保持关注哦(⊙o⊙)哦。
图在下面
缺陷在这里
