景观快题之剖立面图选取和制图规范

快题考试中，应尽量画出最有代表性的立面和剖面，而不能是为了节约时间草草了事。尽量剖到地形、构筑物、水、驳岸。

基本步骤：

量取水平距离（直接量或用拷贝纸）

图上需要有的：

图名比例

标高

尺寸标准

可以对构筑物、场地、道路进行标注

注意的：

1、高度，树多高？亭子多高？人多高？通过高度的不同体现合理性与空间。

2、乔灌草搭配，树由颜色的冷暖，阴影等表现塑造出丰富的前后关系，

3、不要把林冠线画成齐齐的，注重节奏的变化。

4、剖切符号要标准（长剖短看，短粗)

5、注意地面加粗、剖到的加粗等等。

6、图面上最好画上人，可以使图面生动，人同时也是尺度的重要参照物。

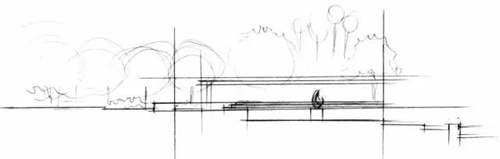

剖面图步骤一

剖面图一般选择地形变化较为丰富的景观节点

确定大致的地形高低变化

构筑物的大概位置

植物的分配状况

主要轮廓表达

剖面图步骤二

画出剖切点断面的具体细节，包括地平线以下所剖到物体的刻画，要着重表现地形空间的变化关系。

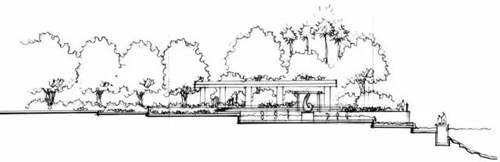

针管笔线稿

剖面图步骤三

首先确定画面的色调关系，剖面图中不同构筑物的颜色也要加以区别：

雕塑等小品用突出一些的暖色

构筑物用灰一些的暖色

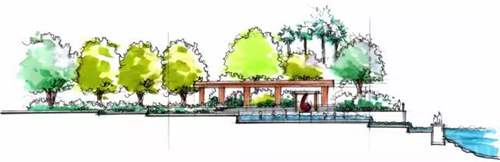

剖面图上色

剖面图步骤四

完善剖面图中的植物关系：

适当在绿色中添加暖色，协调冷暖关系

增加对比度

标注重要信息点

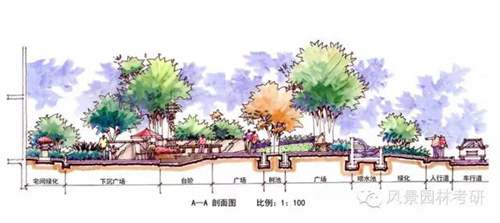

完整剖面图
