从(深海利剑)看039潜艇内部设备（上）

《深海利剑》是2017年7月27日在北京卫视、浙江卫视播出的军旅连续剧，共34集。这是去年我唯一认真追过的国产连续剧（然而还是没坚持到最后大结局）。

宣传照

我追这部剧的原因不是狗血的剧情，也不是小鲜肉的颜值，而是这部剧很多场景都是在我国海军现役潜艇里拍摄的，具体来说是039级常规动力潜艇。我是把这部剧当成纪录片来看的，那么今天就让我们一起来看看剧中039潜艇里有些什么设备吧。

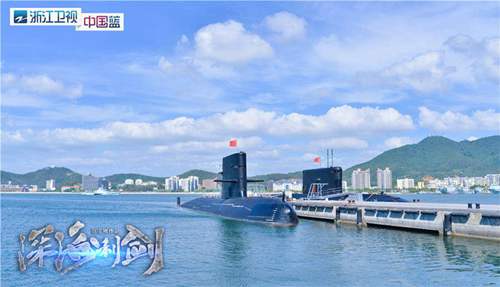

今天我们的主角是039潜艇（近），基洛级（远）没有戏份

1、声呐

039潜艇的声呐室位于指挥舱左后部，声呐室空间很小，只能容纳2个战位，比德国212A级潜艇声呐战位少1个，和美国弗吉尼亚级核潜艇的7个声呐战位更不能比，和俄罗斯的基洛级声呐战位数一样。

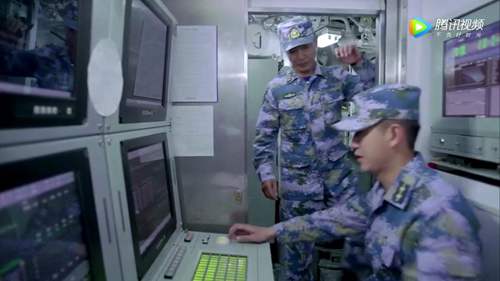

我国039潜艇的声呐战位

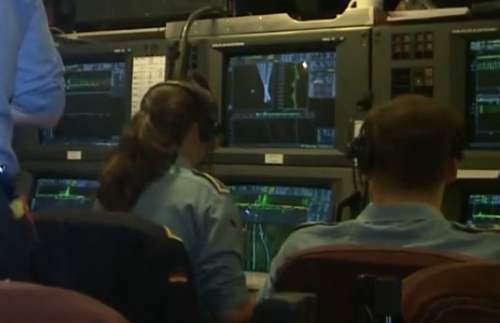

德国212A潜艇声呐战位

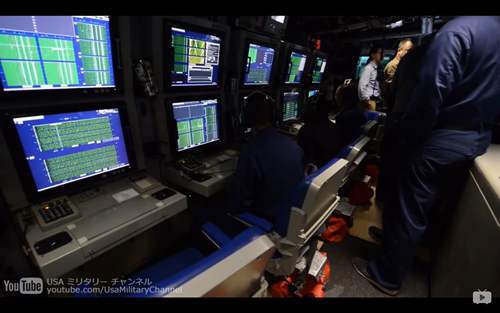

美国弗吉尼亚级核潜艇声呐战位

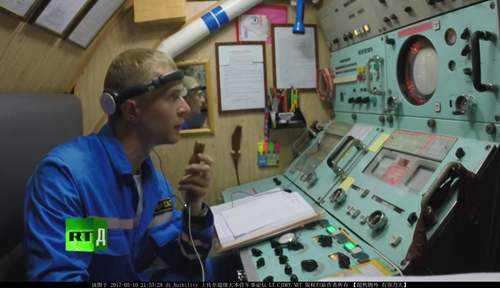

俄罗斯基洛级潜艇声呐战位

以上是不同潜艇里的声呐战位，大家可以对比一下。

我们来仔细看下声呐显控台。

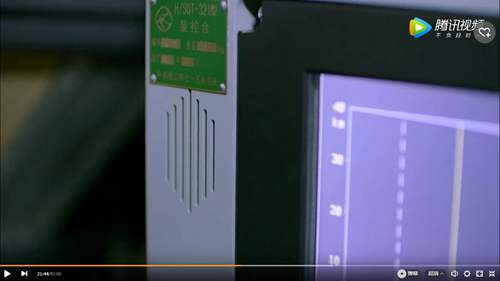

型号是H/SQT-321，海军/声呐，潜艇，台，嗯，我猜的

我们来看看声呐显控台的几个页面

瀑布图

首先是最常用的瀑布图，这是用来显示潜艇被动声呐的页面，被动声呐是潜艇最常用的探测手段，探测距离远，而且不会暴露自己。图中横轴是方位，纵轴是时间。可以看到正西方（方位270）有很大的噪音，西北偏北（方位335）和东北偏北（方位25）各有1个小噪音，东南（方位145）有个中等音量的噪音。

另外一幅瀑布图

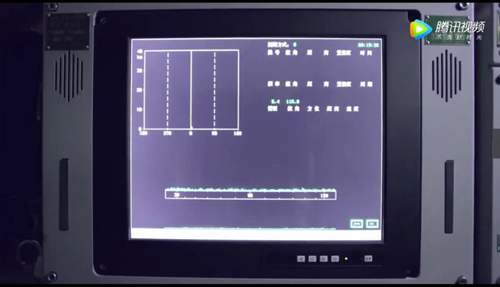

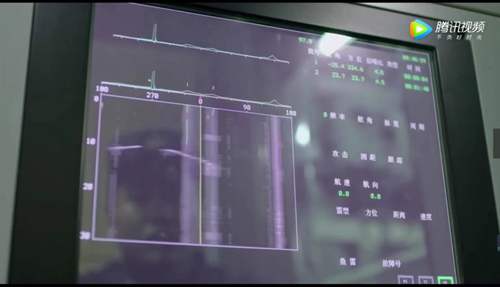

主动声呐

这个应该是主动声呐页面，因为纵轴是距离，横轴是方位。主动声呐就是潜艇发出乒乒声，然后通过反射回来的回声进行定位的设备。一般潜艇很少用主动声呐，因为会暴露自己。为什么用主动声呐会暴露自己呢？我们来看下一幅图。

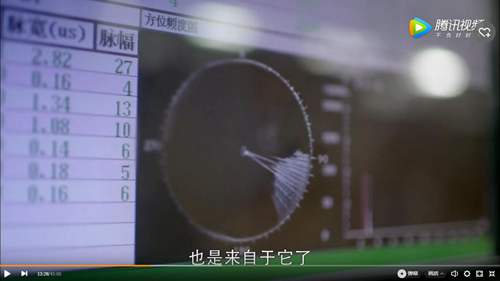

主动声呐截获

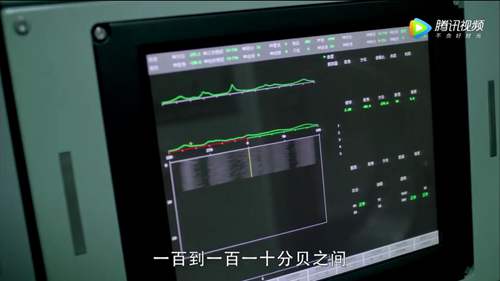

这是主动声呐截获页面，可以听到和分析别人主动声呐发出的声音。如上图，方位频度图上可以看到东南方向有发现主动声呐的信号，还能分析出对方主动声呐的脉宽和脉幅。

2、海图

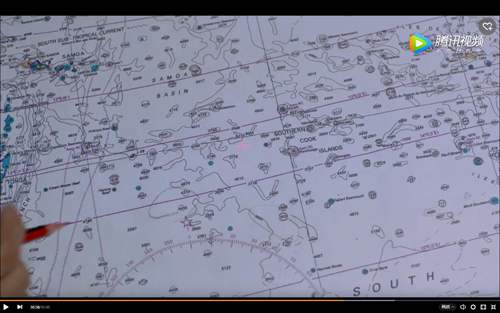

海图

航海长战位位于指挥舱右后方，主要负责导航，具体方法就是在海图上画图。注意地图上的红色十字光标，那是从地图下面投影上来的，用来标出潜艇所在位置。上图的海图所示的地方位于萨摩亚东南。

大概这个地方

嗯，这你嘛也太远了吧，都到第二岛链以外了，快接近第三岛链了。

这次先说这里，下次再说。如果还有下次的话。
